Composición: Cu-40%Zn.

Procesado: Extruido en caliente y moderamente estirado en frío.

Ataque: Inmersión durante 60 s en solución alcohólica de FeCl₃.

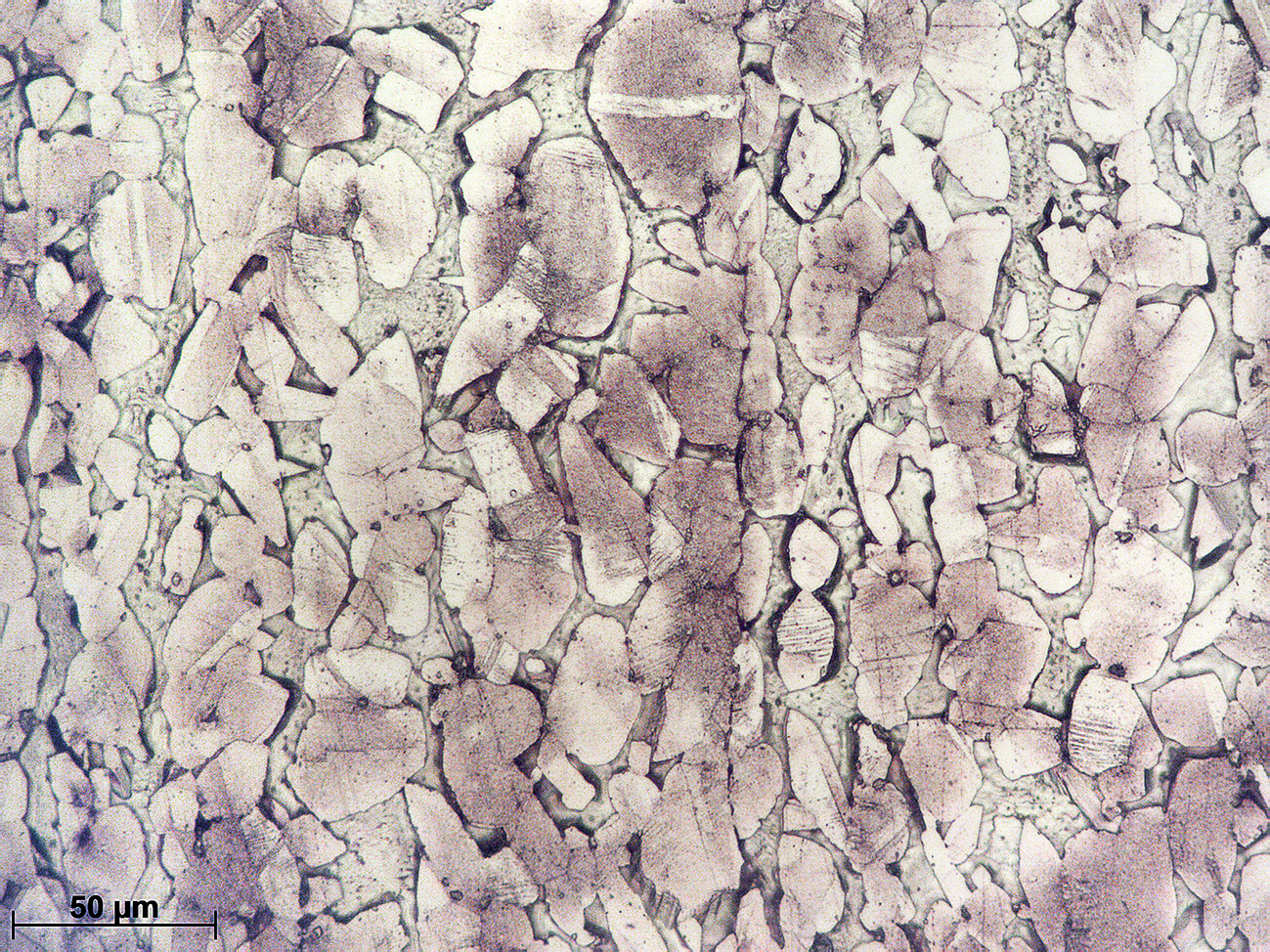

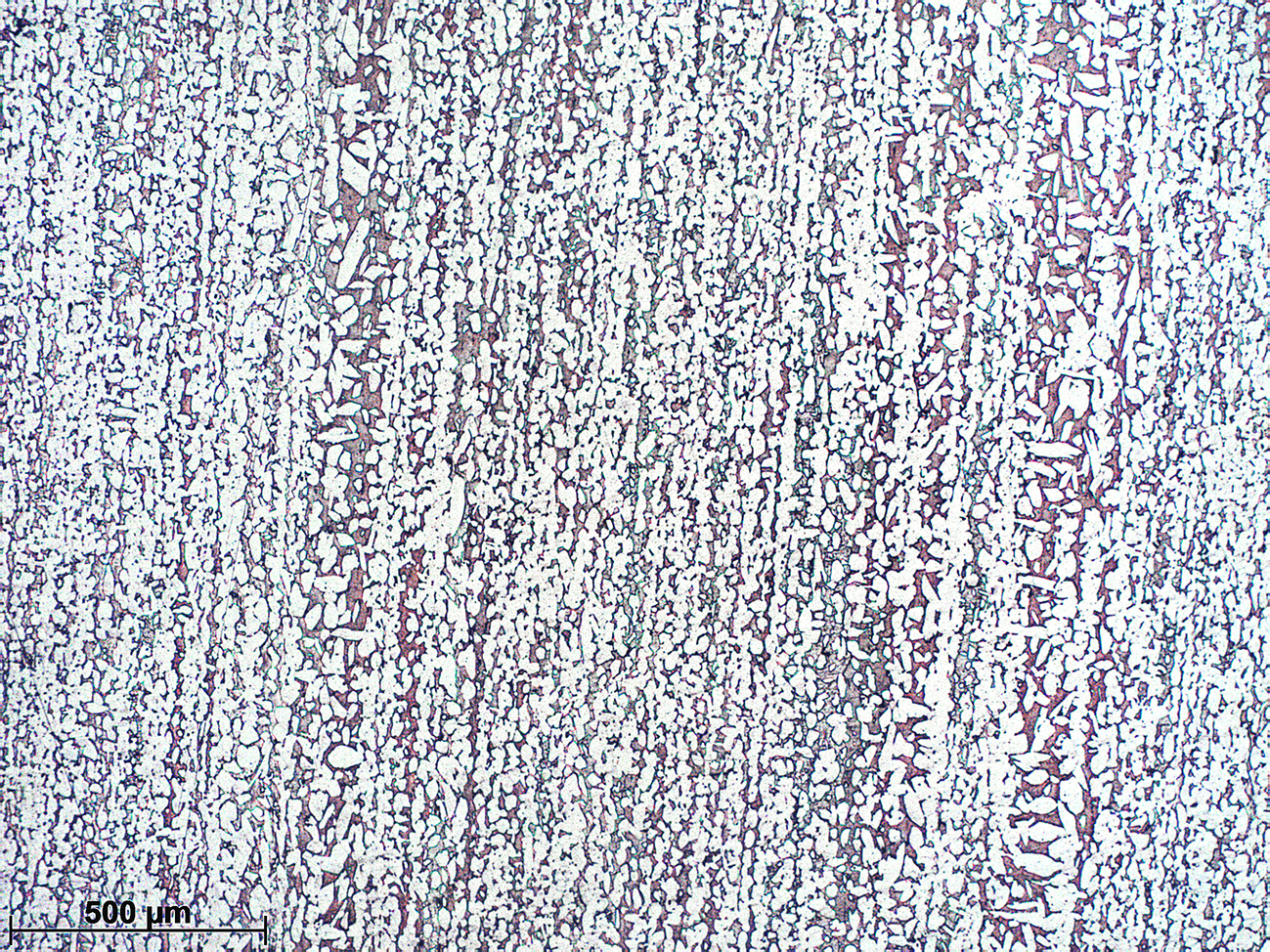

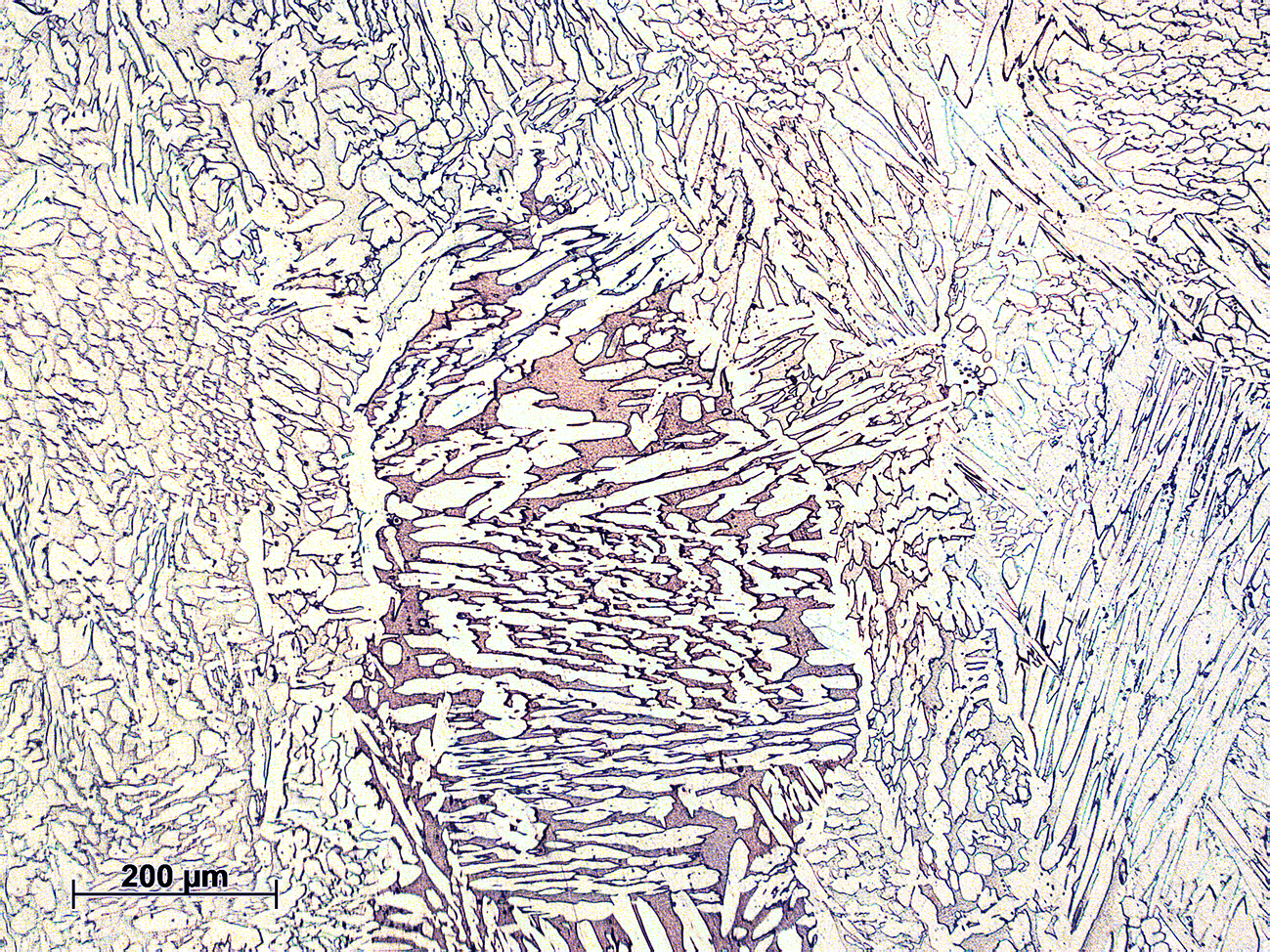

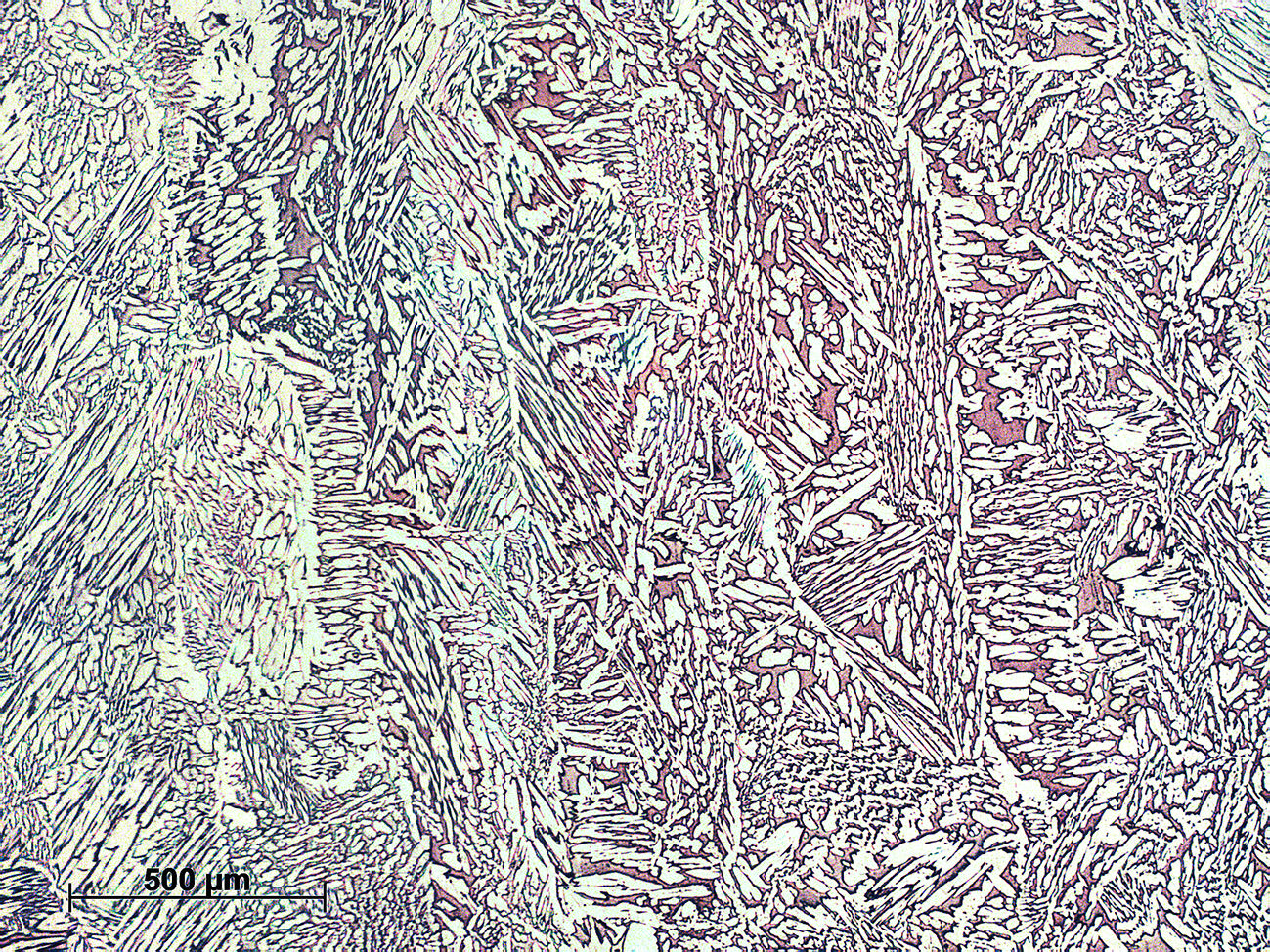

El hechurado en aleaciones bifásicas presenta características diferenciadas de las aleaciones monofásicas. Así en los latones α + β (60/40), en función de la temperatura de extrusión, se pueden presentar microestructuras distintas. En el caso de que la deformación se produzca en el campo bifásico α + β, se obtiene una estructura en bandas de fase α y fase β, como se muestra en las dos primeras micrografías. Si la temperatura se sitúa en el campo monofásico β, los granos se alargan debido a la deformación plástica y al enfriar, dentro de los granos alargados, se produce la precipitación de la fase α en forma de agujas Widmanstätten.

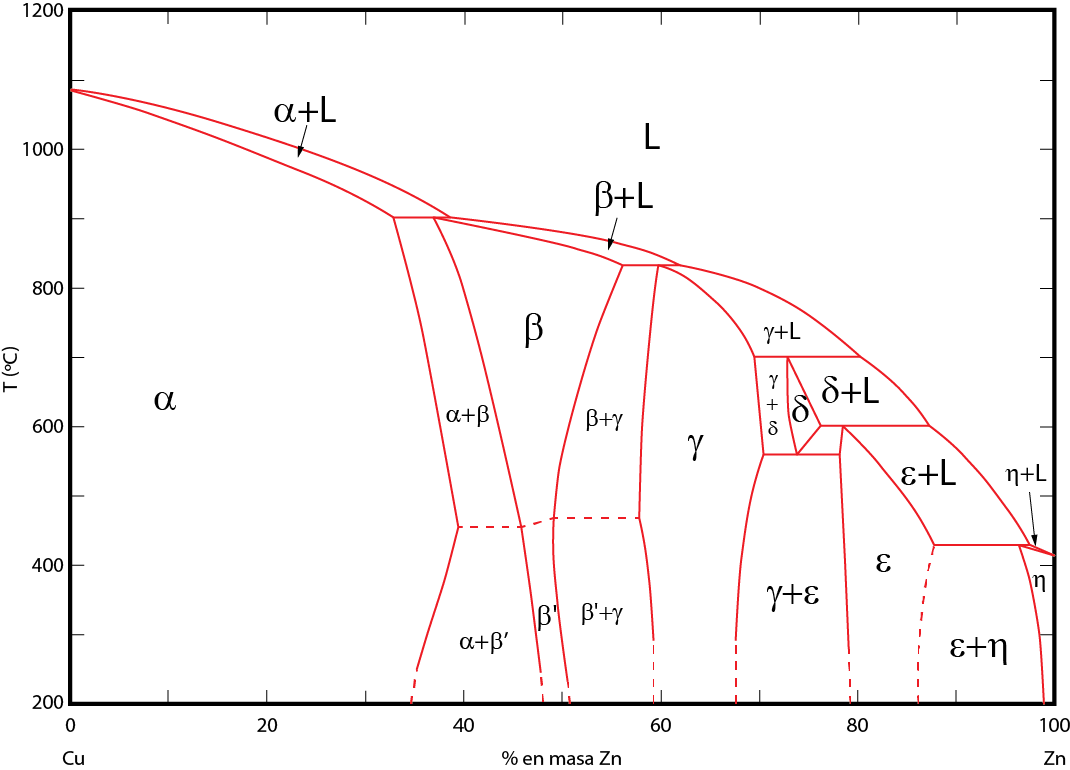

 Diagrama Cu-Zn

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
