Proyectos de Innovación

2024

Aleación Al-Cu Forja

Composición: Al-4,54Cu-1,51Mg-0,63Mn-0,17Fe-0,08Zn-0,06Si-0,03Ti-0,01Cr.

Procesado: Tratamiento térmico T3.

Ataque: Inmersión durante 30-120s en mezcla de ácidos (HCl+HF+HNO3).

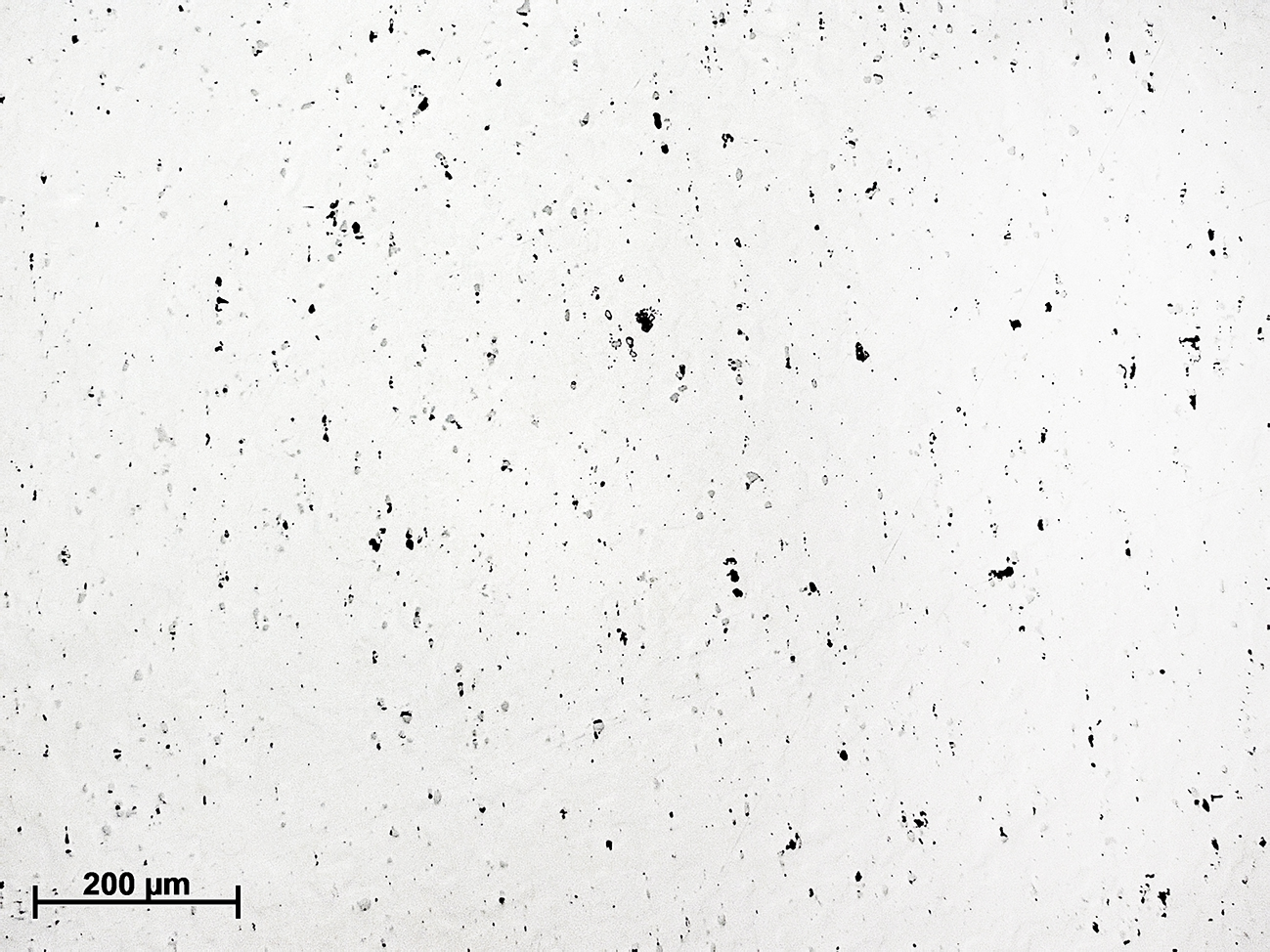

La aleación 2024-T3 que se muestra en las micrografías presenta una microestructura de granos equiaxiales, formada por una matriz de α-Al y varios tipos de compuestos intermetálicos de dimensiones y morfología variable que se distinguen más fácilmente en la muestra pulida sin ataque;

-Fase S (Al2CuMg, negro) y fase θ (Al2Cu, gris-rosa): forma esférica, tamaño inferior a 10 µm.

-Fase α (Al-Cu-Fe-Mn-(Si)): forma poligonal/irregular, tamaño inferior a 20 µm, color marrón.

-Dispersoides (Al-Cu-Mn): forma esférica, tamaño entre 100 y 500 nm y dificilmente observables mediante microscopía óptica.

-Fase S (Al2CuMg): submicrométrica. Se forma como consecuencia del tratamiento térmico de envejecimiento y aparece dispersa por toda la aleación, sin embargo, su pequeño tamaño (10- 600 nm de diámetro) dificulta su identificación.

Esta aleación es una de las aleaciones más ampliamente utilizada en aeronáutica debido, principalmente, a su baja densidad y excelente resistencia específica. Sin embargo, la presencia de cobre hace a la aleación más susceptible al ataque por corrosión.

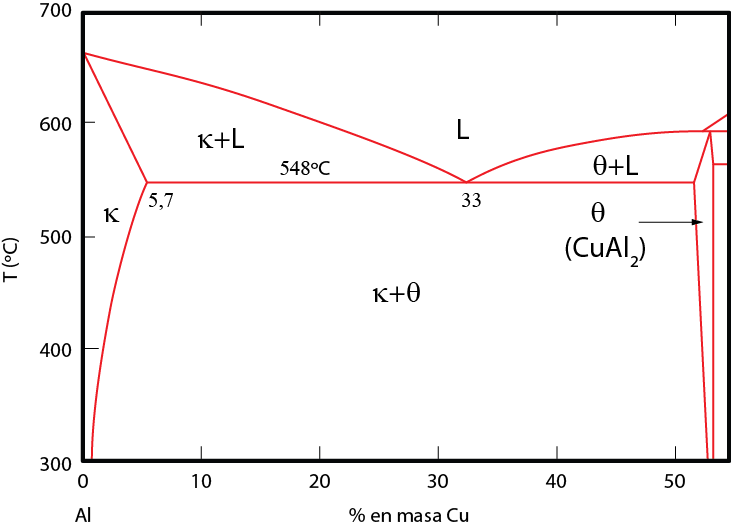

Al-Cu diagram
