Composición: Ti-6%Al-4%V.

Procesado: Estado de recepción.

Ataque: Inmersión durante 30-120s en mezcla de ácidos (HCl+HF+HNO₃).

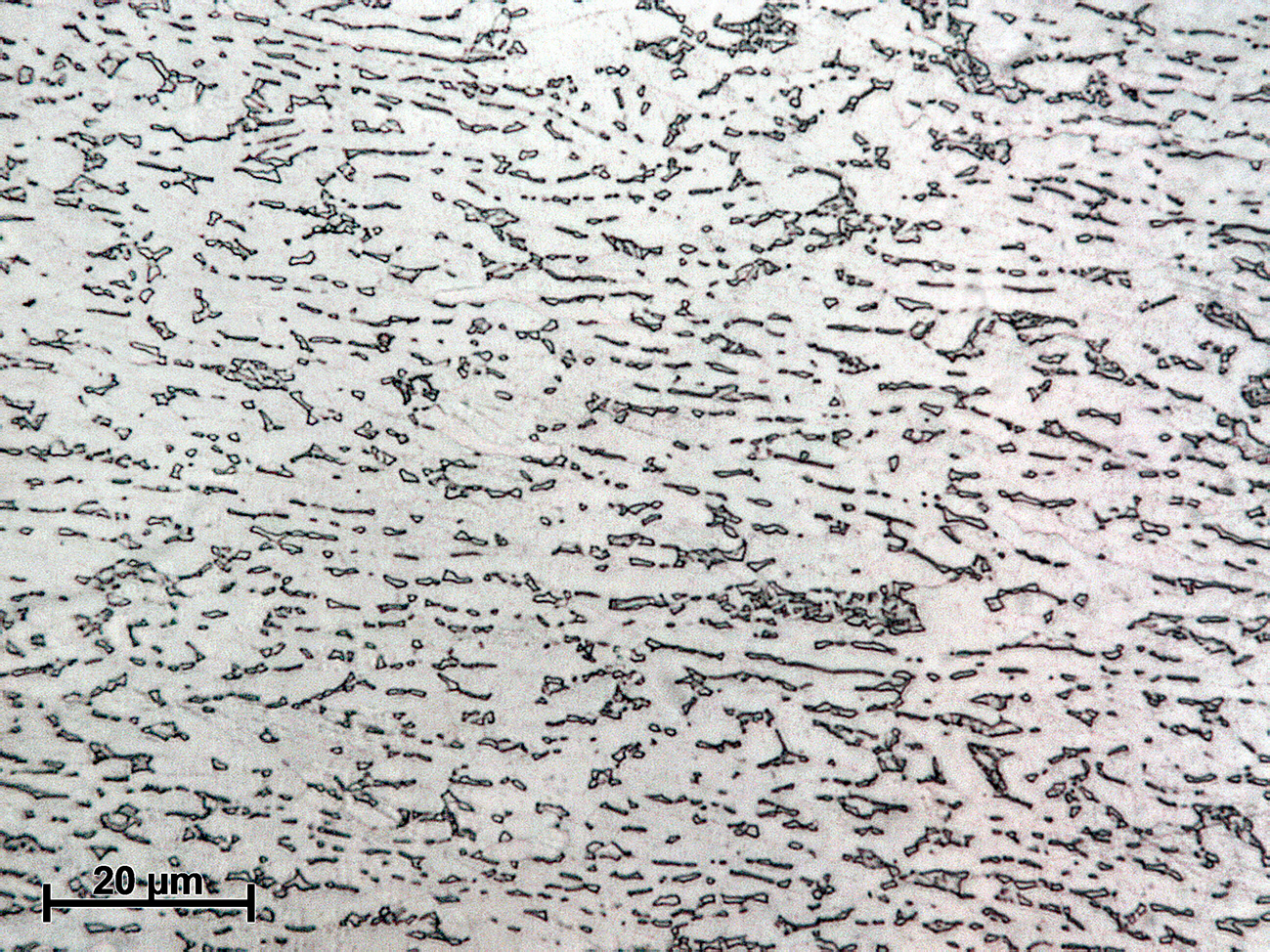

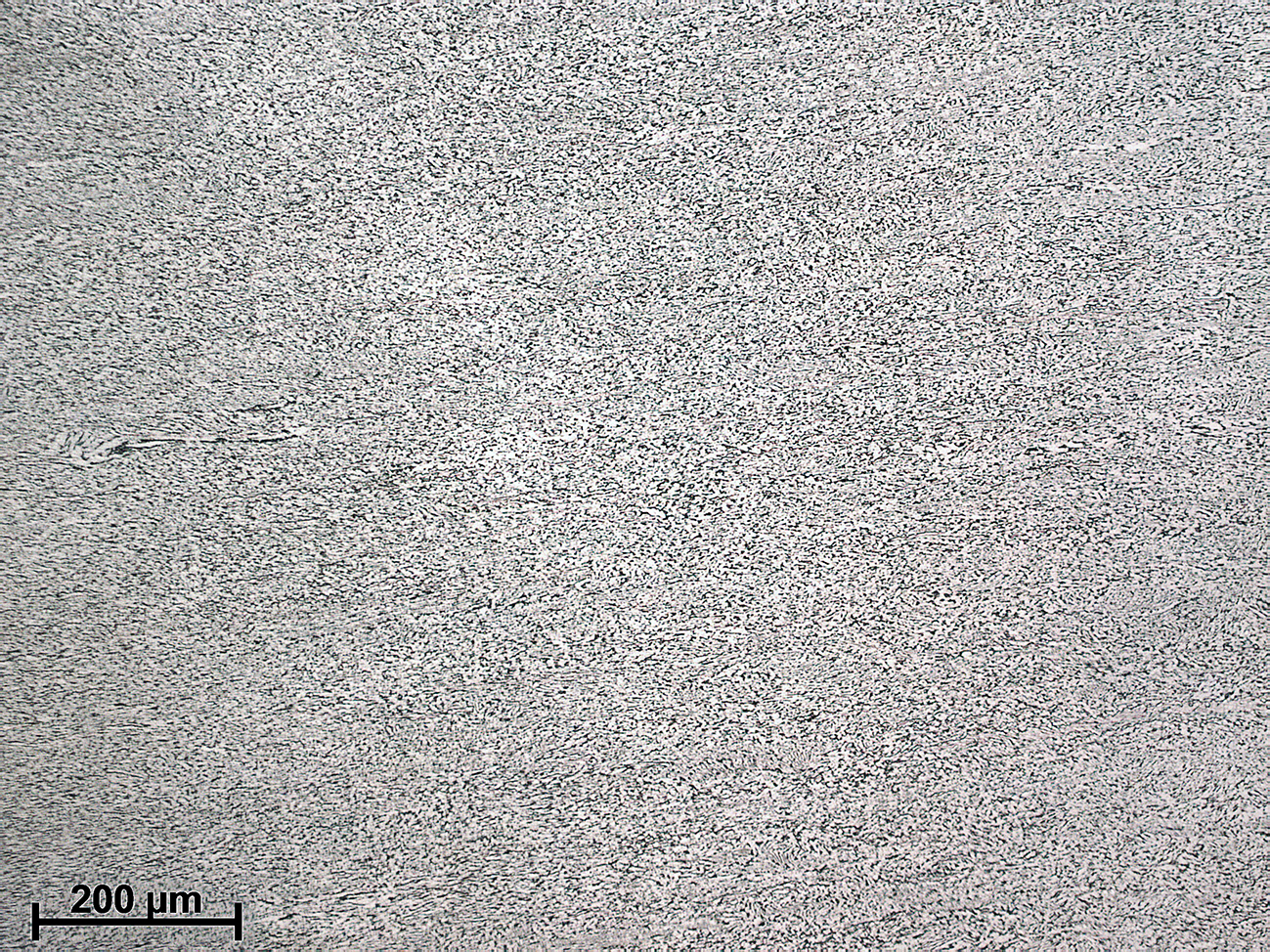

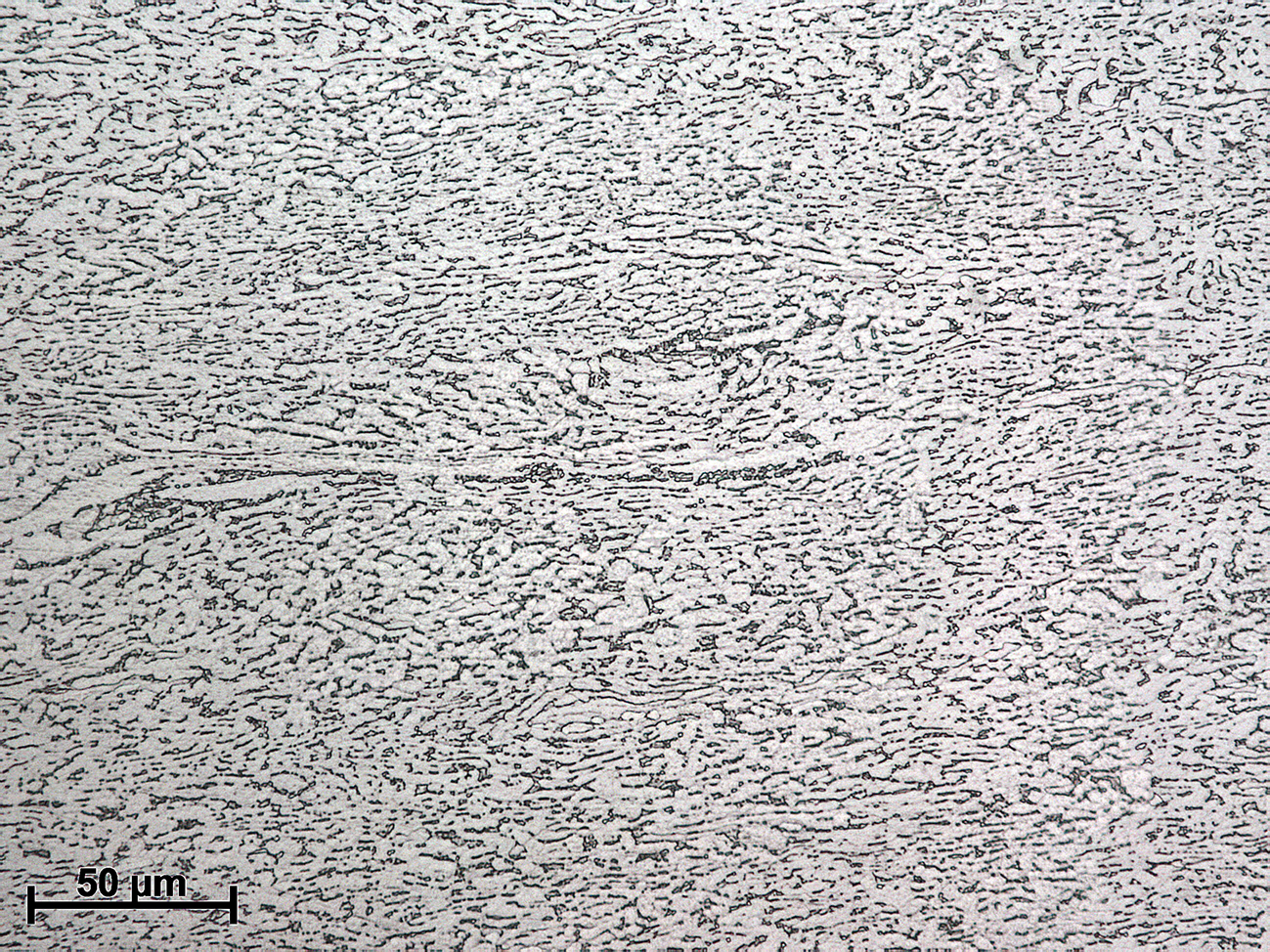

La microestructura presenta granos de fase α, con tonalidad clara y deformación apreciable, junto con unas formas angulosas situadas en los puntos triple y que corresponden a la fase β no transformada. El ataque empleado no define bien los bordes de granos α/α. Esta microestructura se obtiene por recocido de recristalizacion a partir de la aleación previamente homogeneizada y laminada. El recocido se realiza a una temperatura ligeramente por debajo de β_transus (999ºC). El enfriamiento lento (50-55ºC/h) hasta ~760ºC  con posterior enfriamiento al aire resulta en el crecimiento de α sin formación de lamelas de α dentro de los granos de fase β. Este tratamiento produce un tamaño de grano de fase α relativamente grande (~5 µm). El tamaño de grano α disminuye hasta ~2 µm, y por tanto mejoran las propiedades mecánicas tales como fatiga y limite elástico, si el recocido se realiza a temperaturas suficientemente bajas (800-850ºC); en este caso es imprescindible que el enfriamiento tras homogenización previa sea muy rápido, lo que requiere piezas de espesor muy pequeño, lo que no siempre es práctico y realizable a nivel industrial.

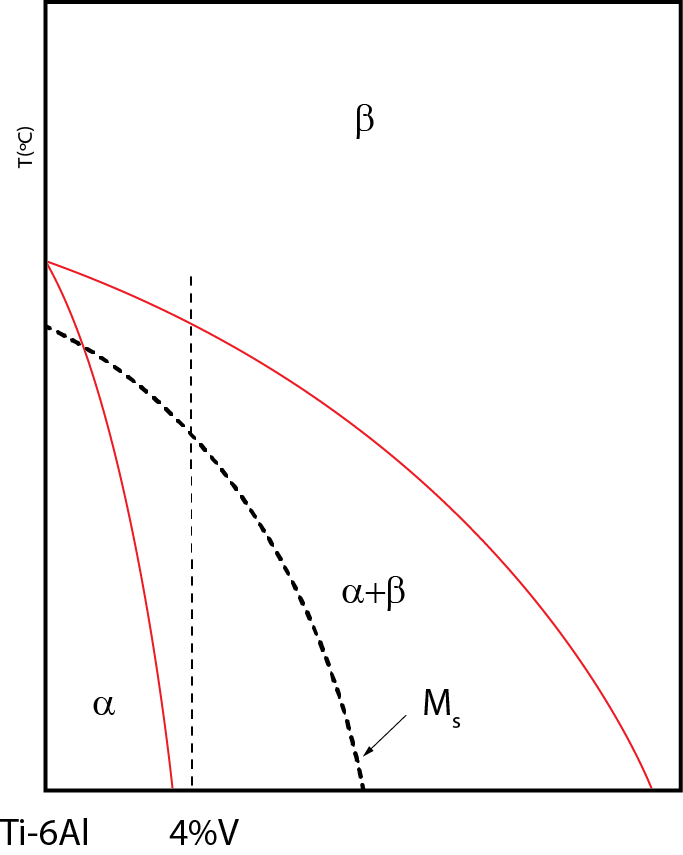

Diagrama Ti6Al-V

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
