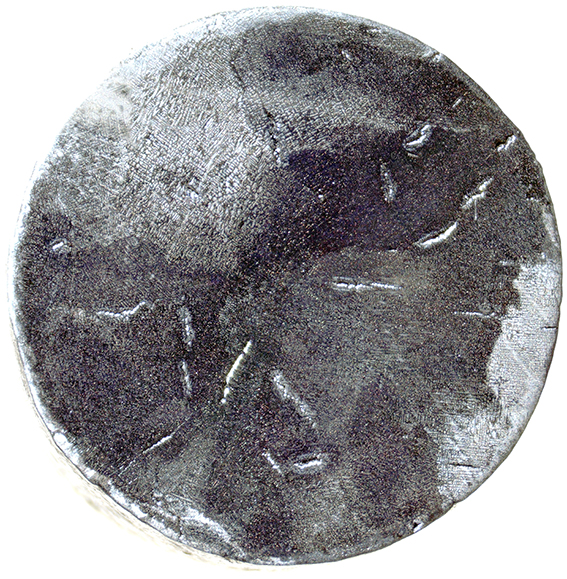

Composición: Al-4%Cu.

Procesado: Moldeado en arena.

Ataque: Inmersión durante 15-20 s en mezcla de ácidos (HCl+HNO₃+HF).

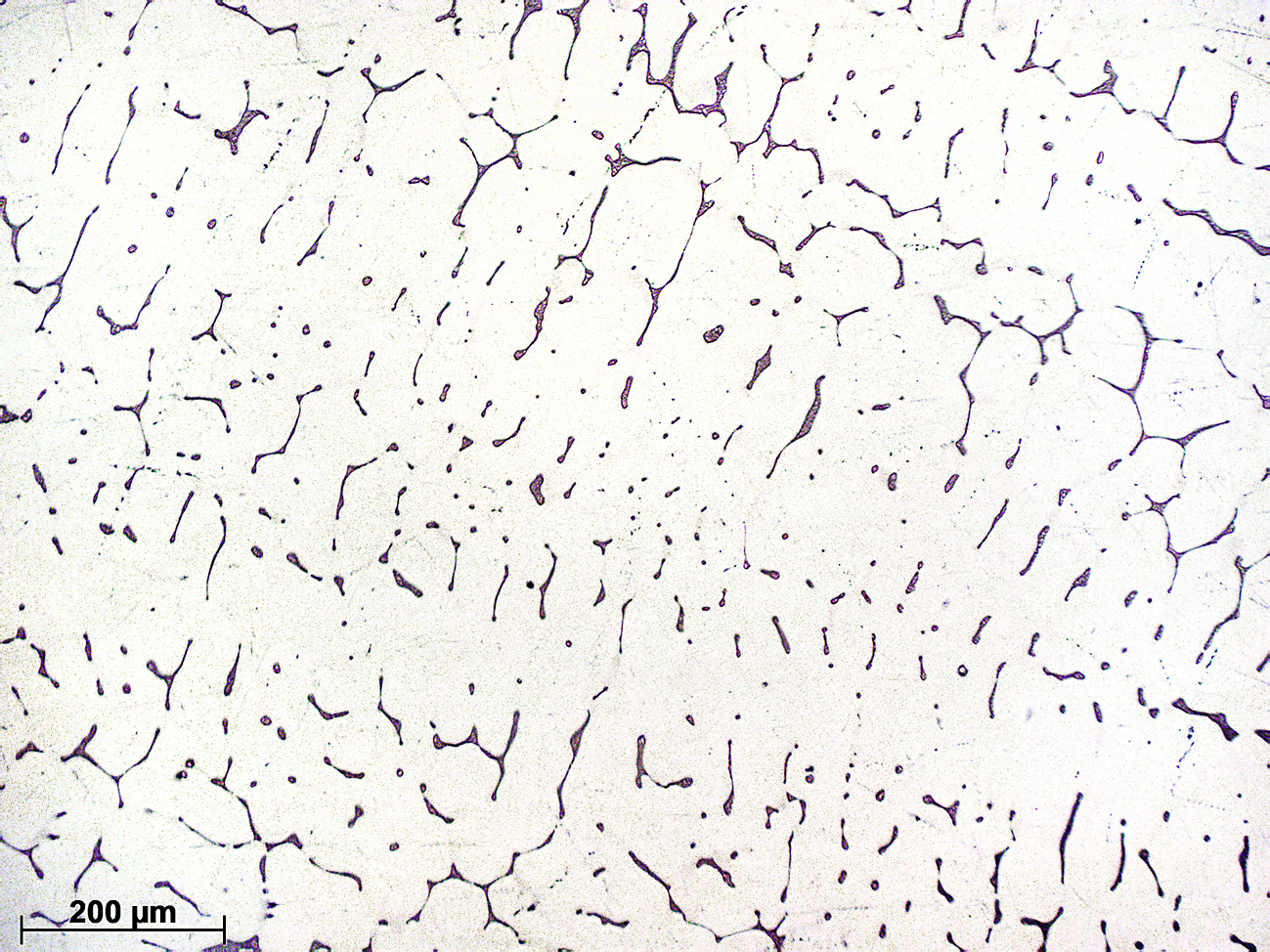

La composición de esta aleación es la misma que las probetas X14 y X15, pero la muestra se ha obtenido en este caso mediante una operación de moldeo. A partir del líquido, y de acuerdo con el diagrama de equilibrio, se produce la nucleación de la fase κ en forma dendrítica. Debido al subenfriamiento constitucional, el sólido nuclea en toda la masa y da lugar a una estructura de granos equiaxiales. El enfriamiento demasiado rápido, favorecido por la elevada conductividad del aluminio, evita que se forme solución sólida κ homogénea, dando lugar a pequeñas cantidades de líquido rico en Cu. Éste último forma el agregado eutéctico de θ + κ que rodea a las dendritas de fase κ primaria. Esta estructura de moldeo, constituida básicamente por granos de fase κ no homogéneos, fue la que se homogeneizó mediante un recocido a 525 °C para producir las probetas X14 y X15. Sin embargo, desde un punto de vista práctico, en esas probetas debería haberse evitado la formación del agregado eutéctico θ+κ con objeto de hacer viable el tratamiento térmico posterior.

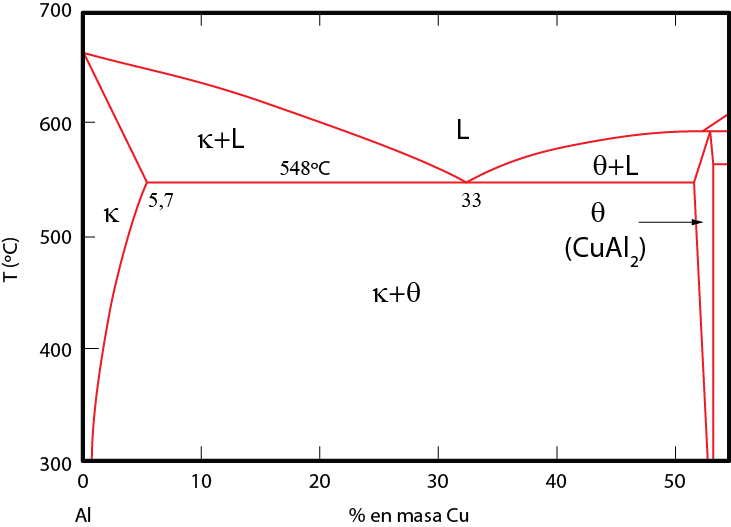

Diagrama Al-Cu

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
