SENSOR DE CAMPO MAGNÉTICO MINIATURIZADO CON NÚCLEO MAGNÉTICO HELICOIDAL

Sensor de campo magnético miniaturizado con núcleo magnético helicoidal

Nº Solicitud: P200501860 | Fecha solicitud: 28/07/2005

Enlace a la invención

Invención de:

Guillermo Rivero Rodríguez

Antonio Hernando Grande

Elena Martín Blanco

Marta Multigner Domínguez

Jorge Spottorno Giner

Titulares:

Universidad Complutense de Madrid

Resumen

El dispositivo es un sensor de campo magnético tipo “fluxgate”, con un núcleo ferromagnético novedoso de dimensiones reducidas, que mide la magnitud y la dirección de campos magnéticos continuos o campos alternos de baja frecuencia.

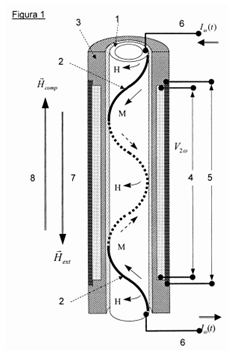

El dispositivo consiste en un substrato tubular de cobre policristalino de pequeñas dimensiones (aproximadamente 10mm de largo y 2mm de diámetro) y sobre él dos hélices de material ferromagnéticamente blando depositadas por vía electrolítica en sentidos opuestos; ésta técnica de depósito permite hacer núcleos de bajo espesor, (del orden de micras) lo que permite rebajar mucho el volumen y el peso del sensor. Otra ventaja principal respecto a muchos los fluxgate convencionales es la eliminación del arrollamiento primario, ya que el campo se crea haciendo pasar la corriente por el substrato tubular de cobre. Esto permite la fabricación de un sensor fluxgate mucho más compacto y reducido.

Sector de la técnica

El campo técnico de esta invención se enmarca en el área del Magnetismo.
