Materiales Superconductores

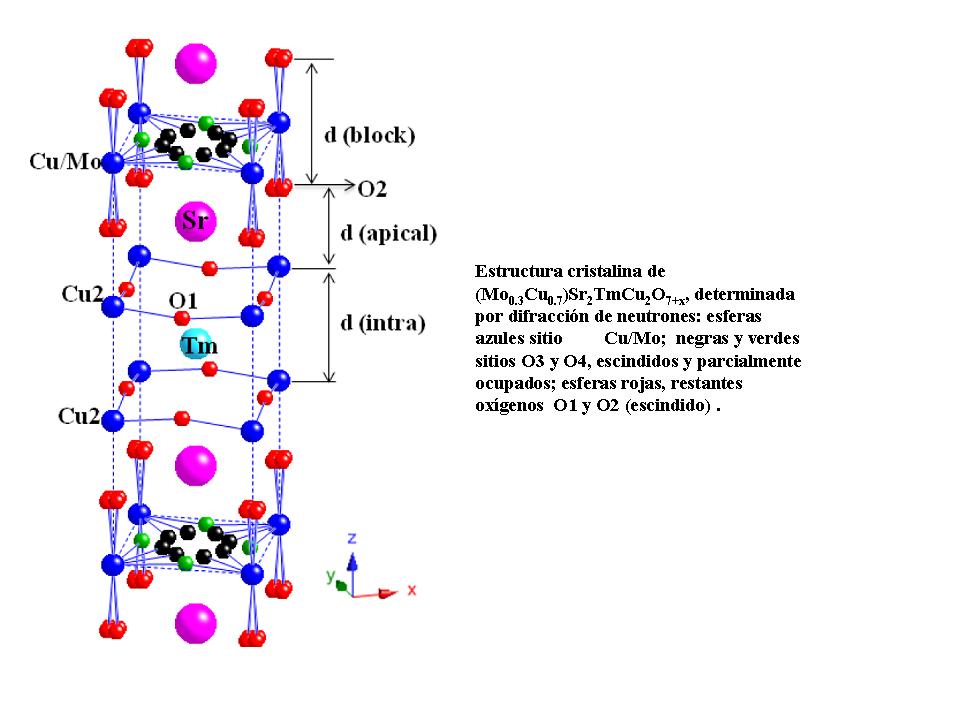

             En el momento actual (2013-2014) trabajamos en MATERIALES del tipo “RESCUO”(RareEarthStrontiumCopperOxygen)¹ en los que se realizan sustituciones en las Cadenas [Cu1-O], por  elementos de transición M, y en la posición del Ytrio por los de las tierras raras RE, de fórmula genral: (M_1-xCu_x)Sr₂RECu₂O_y. Se obtienen así, a la presión ambiente,  materiales superconductores cuya temperatura crítica  Tc depende del contenido  en, y el estado de orden del, oxígeno  y cuyas propiedades magnéticas por encima de la temperatura crítica son muy variadas dependiendo del par M/RE presente.

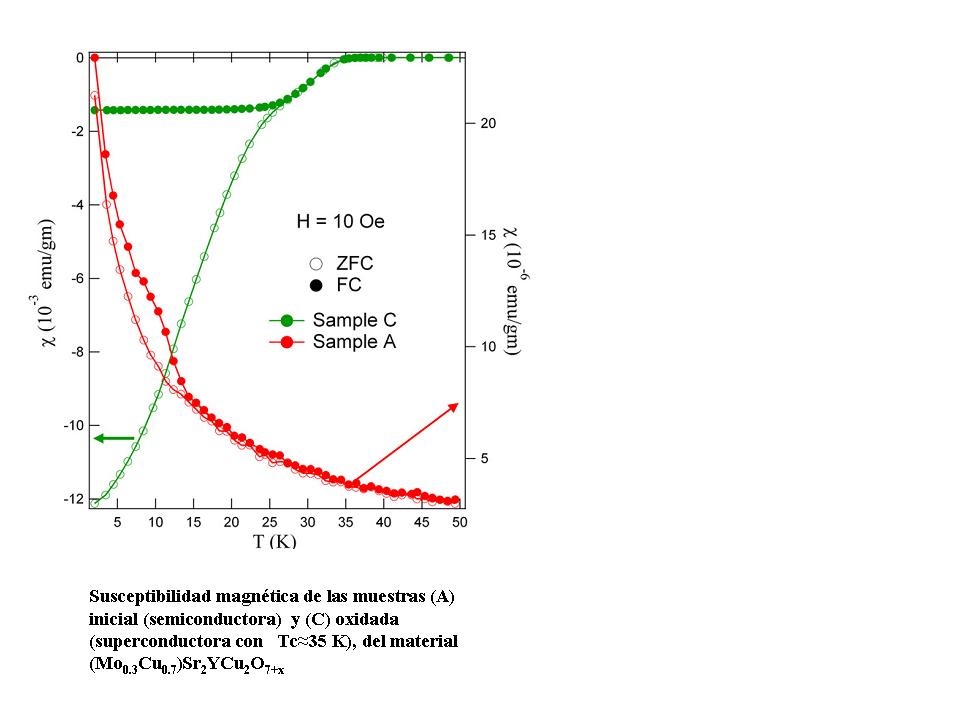

            Por ejemplo, cuando M <> Ru, x =1 y RE <> Gd el material² es AFM por debajo de 165 K; sin embargo, para M <> Mo; x = 1/3 y RE = Tm, el material³ presenta, por debajo de 13.5 K,  propiedades de vidrio de espín. Por otra parte, tanto estos como muchos otros  materiales de estas familias se hacen superconductores por oxidación,  en atmósfera de oxígeno, con una Tc que depende de la presión de este y  alcanza los 83 K, muy por encima de la Tc propia del material base: Sr₂YCu₂O_{7 +/- x} que, además, requiere de altas presiones para su síntesis.

 1.- Ahead of the Lanthanide Contraction; Pressure and Ionic Size in the Synthesis of MSr₂RECu₂O₈ (RE ) Rare Earth, M ) Ru, Cr, Ir): a Gaussian Relation  M. A . Alario-Franco, R. Ruiz-Bustos, & A. J. Dos Santos-García: Inorganic Chemistry: 47(14), 6475, (2008).

  2.- New Materials Derived from Ybco:  CrSr₂RECu₂O₈ (RE = La, Pr, Nd, Eu, Gd, Tb, Dy, Y, Ho, Er, Lu) R. Ruiz-Bustos, M.H. Aguirre & M.A. Alario-Franco: Inorg. Chem. 44 (2005) 3063–3069.

 3.- Spin-glass to superconducting phase transformation by oxidation of a molybdo-cuprate: Mo_0.3Cu_0.7Sr₂TmCu₂O_y Sourav Marik, Emilio Morán, Christine Labrugere, Olivier Toulemonde, & Miguel Angel Alario-Franco: J. Solid State Chem. 191 (2012) 40–5.



Investigadores participantes:

Investigador Principal: Dr. Miguel Ángel Alario y Franco

Dr. Emilio Morán Miguélez

Doctorandos: Sourav Marik; Irene Herrero Ansorregui.

Técnico Superior: Dr. José Manuel Gallardo
